我司专业销售发那科机床用滚珠丝杠.已与多家客户家建立良好的合作关系，应用于汽车，航空，电子等领域。专业提供滚珠丝杠，直线导轨.在机床行业有服务多台精密机床的经验，而且针对发那科全系列机型我们也备有大量现货。欢迎客户对发那科机床丝杠导轨采购及技术相关问题来电咨询。上海京澎机械 许工：13761886639
FANUC
产品型号：

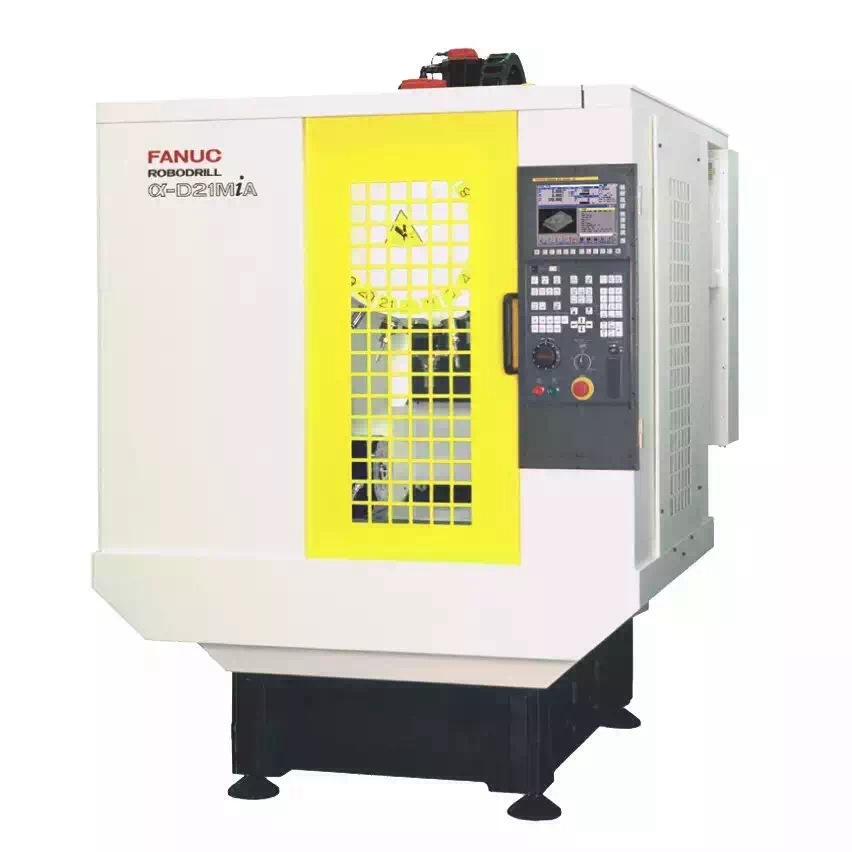

α-D-21SiA/a-D21MiA/a-D21LiA／α-D-14SiA/a-D14MiA/a-D14LiA 滚珠丝杆和直线导轨
产品工件：曲柄箱、排气支管、HDD框架、不锈钢零件、树脂模型、铜电极、汽车叶轮、镜筒、差速器壳体
性能特点：
FANUC ROBODRILL α-iD系列,是主轴型号为30号的小型加工中心。除了钻孔和攻丝加工外,还可以进行铣削,镗孔加工。装备超高分辨率的脉冲编码器,以纳米为单位的插补和反馈,进行高速,高精度,高效率的加工,实现极其平滑的加工表面。
同时附加1轴搭载有同步内装伺服电机的转台DDR或DDR-T系统，大幅度缩短分度时间,可进行基于直接驱动的无反向间隙的高速、高精度的同时4轴多面加工。
Robodrill是BT30小型加工中心的销量世界冠军，单在中国就有突破50,000台服务于机械、汽车零部件、IT精密零件、精密模具、模型等各个行业，加工领域也根据客户的要求不断扩大。其与智能机器人融合的机床上下料系统，集高效生产、稳定运行、节约空间等优势于一体，更是发那科强大系统集成实力的体现。
主要技术参数：
项 目 | robodrill α-D14SiA / robodrill α-D21SiA | |
机械部标准规格 | ||
容量 | X轴方向移动量（工作台左右） | 300mm |
Y轴方向移动量（滑鞍前后） | 300mm+100mm | |
Z轴方向移动量（主轴头上下） | 330mm | |
从工作台上部到主轴端面的距离 | 150-480mm(没有指定高立柱时） | |
工作台 | 作业面的大小（X轴方向xY轴方向） | 630x330mm |
工件容许重量 | 200kg（均一承重） | |
作业面的形状 | T槽 公称14 X 间隔125mm X 3个 | |
主轴 | 转速 | 100-10,000min-1 |
主轴端（公称号） | 7/24锥度 No.30（带有鼓风机） | |
进给速度 | 快进速度 | 48m/min(XYZ轴） |
切削进给速度 | 1-30,000mm/min | |
刀具更换装置 | 刀具更换方式 | 转塔式 |
刀具形式 | JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) | |
刀具收放数 | 21刀位：机床为α-D21SiA/D21MiA/D21LiA时 | |
刀具最大直径 | 80mm | |
刀具最大长度 | 200mm:α-D14SiA时 | |
刀具选择方式 | 随机就近 | |
刀具最大重量 | 2kg/个（总重23kg)/3kg/个（总重33kg）：α-D21SiA/D21MiA/D21LiA时 | |
刀具更换时间（切削至切削） | 1.4秒：α-D21SiA/D21MiA/D21LiA | |
电动机 | 主轴电动机 | 11.0kw（1分额定）/3.7kw（连续额定） |
精度 | 轴双向定位精确度 | 0.006-0.020mm |
轴双向定位反复性 | <0.004mm | |
声压水平 | 70dB以下 | |
控制装置 | FANUC Series 31i-B | |
所需动力源 | 电源 | AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz万10KVA |
气压源 | 0.35~0.55MPα (建议使用0.5MPα)(但为计示力)0.15m3/min(大气压下流量) | |
机床尺寸 | 机床高度 | 2,236±10mm(没有指定高立柱时) |
占地面积 | 995 X 2,210mm | |
机床重量 | 约1,950KG | |
项 目 | robodrill α-D14MiA / robodrill α-D21MiA | |
机械部标准规格 | ||
容量 | X轴方向移动量（工作台左右） | 500mm |
Y轴方向移动量（滑鞍前后） | 400mm | |
Z轴方向移动量（主轴头上下） | 330mm | |
从工作台上部到主轴端面的距离 | 150-480mm(没有指定高立柱时） | |
工作台 | 作业面的大小（X轴方向xY轴方向） | 650x400mm |
工件容许重量 | 300kg（均一载荷） | |
作业面的形状 | T槽 公称14x间隔125mmx3个 | |
主轴 | 转速 | 100-10,000min-1 |
主轴端（公称号） | 7/24锥度 No.30（带有鼓风机） | |
进给速度 | 快进速度 | 48m/min(XYZ轴） |
切削进给速度 | 1-30,000mm/min | |
刀具更换装置 | 刀具更换方式 | 转塔式 |
刀具形式 | JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) | |
刀具收放数 | 21刀位：机床为α-D21SiA/D21MiA/D21LiA时 | |
刀具最大直径 | 80mm | |
刀具最大长度 | 250mm (存在规格差异） | |
刀具选择方式 | 随机就近 | |
刀具最大重量 | 2kg/把（总重23kg)/3kg/把（总重33kg）：α-D21SiA/D21MiA/D21LiA时 | |
刀具更换时间（切削至切削） | 1.4秒：α-D21SiA/D21MiA/D21LiA | |
电动机 | 主轴电动机 | 11.0kw（1分额定）/3.7kw（连续额定） |
精度 | 轴双向定位精确度 | 0.006-0.020mm |
轴双向定位反复性 | <0.004mm | |
声压水平 | 70dB以下 | |
控制装置 | FANUC Series 31i-B | |
所需动力源 | 电源 | AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz万10KVA |
气压源 | 0.35~0.55MPα (建议使用0.5MPα)(但为计示力)0.15m3/min(大气压下流量) | |
机床尺寸 | 机床高度 | 2,236±10mm(没有指定高立柱时) |
占地面积 | 1,565 X 2,040mm | |
机床重量 | 约2,000KG | |
项 目 | robodrill α-D14LiA / robodrill α-D21LiA | |
机械部标准规格 | ||
容量 | X轴方向移动量（工作台左右） | 700mm |
Y轴方向移动量（滑鞍前后） | 400mm | |
Z轴方向移动量（主轴头上下） | 330mm | |
从工作台上部到主轴端面的距离 | 150-480mm(没有指定高立柱时） | |
工作台 | 作业面的大小（X轴方向xY轴方向） | 850x410mm |
工件容许重量 | 300kg（均一承重） | |
作业面的形状 | T槽 公称14x间隔125mmx3个 | |
主轴 | 转速 | 100-10,000min-1 |
主轴端（公称号） | 7/24锥度 No.30（带有鼓风机） | |
进给速度 | 快进速度 | 48m/min(XYZ轴） |
切削进给速度 | 1-30,000mm/min | |
刀具更换装置 | 刀具更换方式 | 转塔式 |
刀具形式 | JIS B 6339-1998 BT30,MAS 403-1982 P30T-1(45度) | |
刀具收放数 | 21刀位：机床为α-D21SiA/D21MiA/D21LiA时 | |
刀具最大直径 | 80mm | |
刀具最大长度 | 250mm (存在规格差异） | |
刀具选择方式 | 随机就近 | |
刀具最大重量 | 2kg/把（总重23kg)/3kg/把（总重33kg）：α-D21SiA/D21MiA/D21LiA时 | |
刀具更换时间（刀具至刀具） | 1.4秒：α-D21SiA/D21MiA/D21LiA | |
电动机 | 主轴电动机 | 11.0kw（1分额定）/3.7kw（连续额定） |
精度 | 轴双向定位精确度 | 0.006-0.020mm |
轴双向定位反复性 | <0.004mm | |
声压水平 | 70dB以下 | |
控制装置 | FANUC Series 31i-B | |
所需动力源 | 电源 | AC200V ~ AC220V +10 ~ -15%三相50/60Hz ±1Hz万10kVA |
气压源 | 0.35~0.55MPα (建议使用0.5MPα)(但为计示力)0.15m3/min(大气压下流量) | |
机床尺寸 | 机床高度 | 2,236±10mm(没有指定高立柱时) |
占地面积 | 2,115 X 2,040mm | |
机床重量 | 约2,100KG | |
